德版反擊式破碎機是以新穎的設計原理為基礎，采用新破碎技術，有效地實現了多碎少磨的新工藝要求。

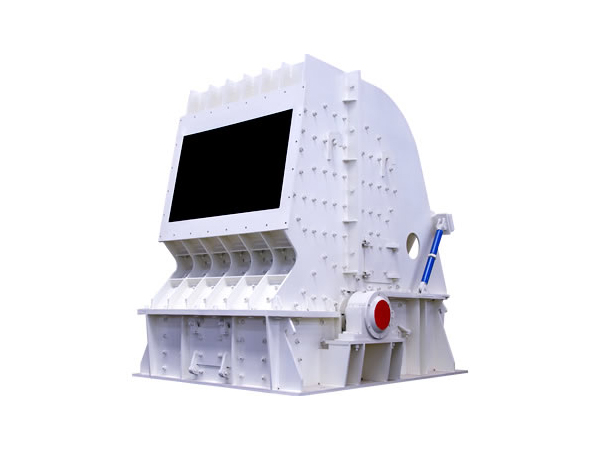

　　PFQ系列渦旋強力反擊破碎機是我公司研制開發的高效反擊式破碎機，該產品適用于抗壓強度不超過250MPa的各種物料的粗、中、細碎作業，具有結構獨特、操作方式簡便、高效節能、產品形狀呈立方體、排料粒度大小可調、可選擇破碎、簡化破碎流程、節約成本等特點。大型機型還有板錘更換起吊專用工具供用戶選配。

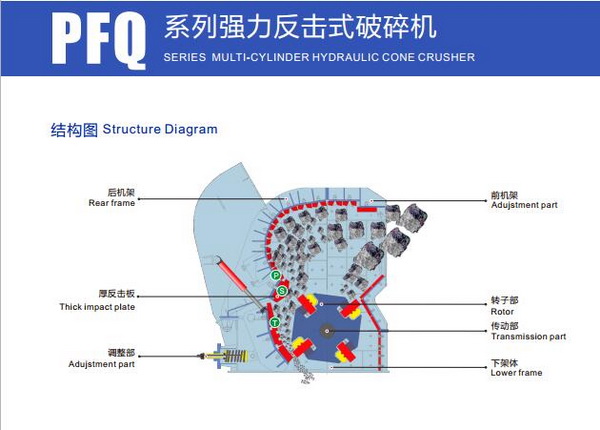

　　大渦旋破碎腔，P、S、T三段破碎區

　　1.該機結構設計獨特，有高大渦旋破碎腔和P、S、T三段破碎區，使破碎效率更高，產能更大。

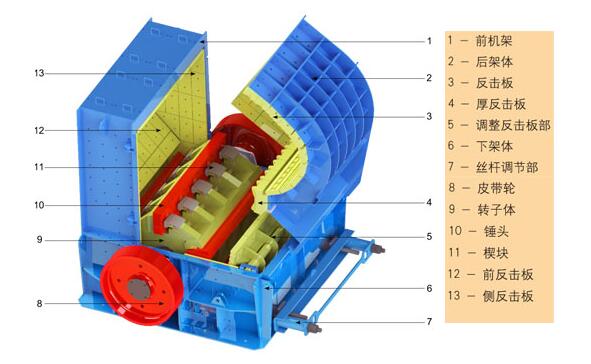

　　2.采用有鍵錐套聯接的轉子體、插入安裝的高效耐磨板錘、獨特的齒形反擊襯板、多方位開門機架、絲桿或液壓開啟裝置等，使設備更換易損件、檢修更加方便。

　　3.結構緊湊、機器剛性強、轉子具有大的轉動慣量；

　　4.高鉻板錘，抗沖擊、抗磨損、沖擊力大；

　　5.無鍵連接，檢修方便，經濟可靠；

　　6.破碎功能全、生產率高、機件磨耗小、綜合效益高。

產能更大，粒形更好

　　獨特三腔渦旋結構，使其給料粒度更大，產能更大，產品粒形更好。

產量更高，破碎比大

　　優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比大。

特殊“C”形板錘

　　特殊設計的抗磨合金“C”形板錘，使其打擊面形狀在整個壽命周期內保持不變，確保產品粒形和級配穩定。

使用壽命更長

　　標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強 ，利用率更高，使用壽命更長。

粒度、級配靈活調整

　　該設備的排料間隙可以根據成品粒度、級配要求靈活調整。 標配液壓?jiǎn)㈤]機構或選配更換板錘用的專用起吊工具，應用靈活，操作簡便。

　　PFQ反擊式破碎機主要是利用沖擊能來達到物料破碎的目的。設備工作時，轉子在電動機的帶動下高速旋轉，此時物料進入板錘作用區，受到板錘的撞擊破碎，后又被拋向反擊裝置上受再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎到所需粒度，由出料口排出。
